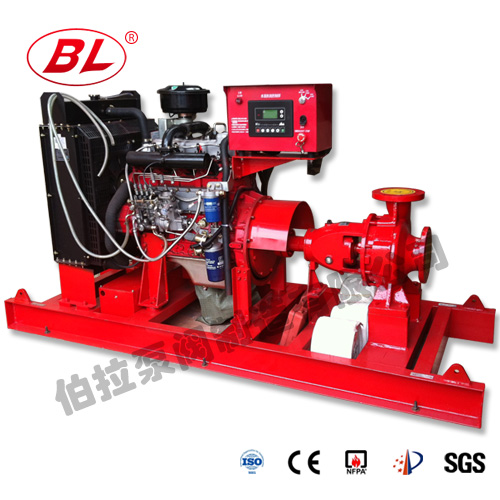

一．概述XBC型自動化柴油機消防泵組，以國外、國內內燃機行業的大型骨干重點企業生產的進口、國產康明斯、無錫動力機廠等柴油機為動力，通過專業廠家生產的高彈性聯軸器或膜片式聯軸器與水泵直接聯接，由BCK系列分體式控制屏及PCL可編程控制器或KZQ柴油機控制系統實現柴油機泵組的自動控制。柴油機功率最大可達880KW，可配備不同揚程和流量的水泵供客戶按不同需要進行選擇使用。
  本機組具有啟動特性好，過載能力強，結構緊湊合理，維修方便，使用簡單可靠等特點。機組設有超速、油壓低、三次啟動失敗、水溫高、油位低、蓄電池電壓低等保護功能。同時能與客戶的火警自動報警裝置或我廠生產的消防系統集控柜連接，實現遠程監控的功能。  該系列機組基本型均為室內型機組。為適應北方的寒冷氣候，我廠生產的自動化機組均可附設AC220V冷卻水預加熱裝置。
  二．機組的結構  XBC基本型機組由柴油發動機、底架、散熱水箱及風扇、高彈性聯軸器、水泵、柴油箱和控制屏等設備組成。水泵通過高彈性聯軸器或膜片式聯軸器與柴油機直接聯接，共同安裝于公共槽鋼底架上。發動機的冷卻由發動機驅動風扇對散熱水箱進行冷卻。整個冷卻系統構成閉式循環，水箱也安裝在底盤上?？刂破僚c機組采用分體式，兩者通過控制電纜、信號電纜、動力電纜連接。柴油機功率在200KW以下的機組油箱直接安裝于機組上，大于200KW的機組采用分體式油箱?；拘蜋C(jī)組適用于具有倒灌水源的消防系統。
  如消防系統要求泵組具有引水功能，則在基本型機組的基礎上可加裝自動引水裝置。該裝置可實現自動引水和自動脫離，并符合GB6245-98（消防泵性能要求和試驗方法）中規定的引水時間。
  三．柴油機消防泵組的安裝  注：柴油機組安裝前請先查閱有關柴油機、自動控制柜和水泵的使用說明書。
  1.機房面積及高度；機組在機房內安裝后，應在機組兩側及前方（風扇水箱端）至少留有750mm通道，以便操作人員巡視和一般維護。機房高度根據機組高度及是否有起重設備諸因素，取4-6M（有效高度）。
  2.機組基礎：機組基礎主要有三個作用，支承整個機組的質量，確保機組處于水平狀態，吸收振動。機組基礎采用混凝土結構。一般而言基礎長、寬為機組底盤長、寬尺寸單邊增加150-250mm，深度為300-600mm。地腳螺栓伸出水平面高度應在螺栓直徑的2倍左右。
  3.機房通風及清潔：采用自然通風的機房須有足夠尺寸的通風口和排風口，其位置必須保證在溫度限制范圍內有足夠的新鮮空氣供給柴油機燃燒。供水散熱器帶走循環冷卻水的熱量（閉式），帶走機組表面散發的熱量。如自然通風不滿足要求時，可采取強制通風的方法，在通風口加裝進風機和排風機。風機規格和機房進出風口位置選擇應能為柴油機提供足夠的冷空氣，同時帶走機房內的熱空氣。機組最小進風量應在柴油機進氣量的6-7倍。
  為了便于保持機房的環境清潔，可在機組基礎的中部布置凹槽，在機組基礎四周布置下水道，以便于沖洗污水和柴機油。
  4.排氣管及消音器的布置：排氣管須接至室外，為了避免排氣管的大量熱量散在室內，排氣管可用石棉材料包裹。同時這樣也可起到降噪和保護操作人員的作用。排氣管內徑在管線長5m以內時，按柴油機排氣管內徑。超過5m時。每提增5m，排氣管內徑增加10-15%。整個排氣管線彎頭應盡可能減少，彎頭半徑須大于排氣管外徑的2.5倍。對管路支撐應避免管路系統的振動，應減少管路對柴油機的外加力。  為降低機組噪音，須加裝消音器。如機房離罐區或其它危險區。
